LEÇON 4: LES BASES EN ÉLECTRICITÉ



L’électricité est un phénomène énergétique associé à la mobilité ou au repos de particules chargées positivement ou négativement. La matière est constituée d’atomes.

  • Chaque atome est composé d’un noyau central qui est un assemblage de protons et de neutrons; Les protons portent des charges positives et les neutrons ne portent pas de charges et sont donc neutres (d’où leur nom) ;
  • d’un ensemble d’électrons qui tournent très vite autour de ce noyau. Les électrons portent des charges négatives.

 4. Un courant, qu’est-ce que c’est ?

Courant électrique : C’est un déplacement de particules chargées (électron) à l’intérieur d’un conducteur

Slide
4.1 Types de courant : Pour la plupart du temps le type est indiqué. Il permet de savoir ce qu’une alimentation délivre ou le type d’alimentation électrique dont un appareil à besoin

4.1.1 Courant continu (DC) : On les note AC pour courant alternatif et DC pour courant continu. Cette notion de AC/DC indique ce qu’une alimentation délivre ou le type d’alimentation électrique dont un appareil a besoin. Dans un courant continu, les charges électriques ne vont que dans un seul sens, du [-] vers le [+], tandis que dans un courant alternatif, le sens des charges change très régulièrement. Un courant alternatif est donc défini par sa tension mais également par sa fréquence, à savoir le nombre de fois que les charges changent de sens. Cette fréquence est égale à 50Hz dans beaucoup de pays.

Slide
Slide
previous arrow
next arrow
4.1.2 Courant alternatif (AC)

  • sens des charges alterne très régulièrement (50Hz donc 50 fois par seconde)
  • défini par sa tension mais également par sa fréquence
    Slide
    4.2 Intensité-Tension-Type de charge

L’intensité électrique I : L’intensité électrique est la quantité d’électricité qui passe dans le circuit en une seconde. Elle est notée I et mesurée en ampères (symbole A).

La Résistance R : La résistance notée R s’exprime en ohms (symbole Ω). Elle décrit la capacité d’un circuit ou autre composant à ralentir le passage du courant.

La tension U : Elle est notée U et mesurée en volts (symbole V). Elle traduit la quantité d’électricité. C’est la différence d’état électrique qui existe entre les deux bornes d’un appareil électrique ou entre 2 points d’un circuit.

La loi d’Ohm : La loi d’Ohm indique que la tension aux bornes d’une résistance est proportionnelle à l’intensité du courant. Ce coefficient de proportionnalité est la valeur de la résistance. La valeur de la résistance I est une constante et ne varie donc pas lorsque l’on modifie la tension ou l’intensité.

Intensité Tension Type de charge Loi d’Ohm
I    A-Ampère U/V R    résistance: Ω-Ohm U=R.I

Slide
4.3 Énergie : L’énergie se mesure en J ou en Wh. Elle permet de mesurer la quantité de travail réalisée ou générée. Les compagnies d’électricité ont pour habitude de facturer l’énergie consommée par kilowatt heure (kWh), unité qui correspond à 1 000 watts heure. 1 Wh équivaut aussi à 3600 Joules.

  •  En watt heure (Wh)
  • permet de mesurer la quantité de travail réalisée ou générée
  • 1 Wh équivaut aussi à 3600 Joules

La puissance active :

En continu : C’est le produit de la tension et de l’intensité. Elle indique l’énergie électrique fournie en une seconde par le circuit électrique. Elle est notée P et est exprimée en watts (symbole W). La puissance active absorbée traduit la transformation de l’énergie électrique en une autre énergie : mécanique, thermique, lumineuse…

En alternatif : on rajoute le facteur de puissance qui représente le déphasage : le facteur de puissance est un paramètre qui rend compte de l’efficacité qu’a un dipôle pour consommer de la puissance lorsqu’il est traversé par un courant. Fp=P/S (en V.A)

La puissance apparente : La puissance apparente est définie comme étant la valeur maximale qui peut être prise par la puissance active. P = S.cosφ( en V.A.R)

La puissance réactive : La puissance réactive absorbée est nécessaire à l’établissement des champs magnétiques (bobinage)

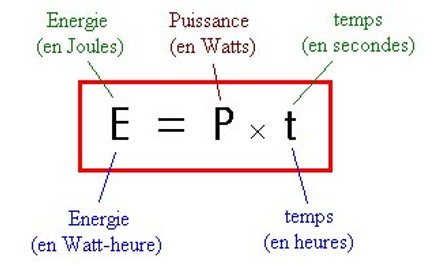

Exemple : un appareil de 2500 W utilisé à puissance maximale pendant 2h aura consommé : 2,5kW×2h = 5kWh
