Leçon 6-PV

LEÇON 6: CARACTÉRISTIQUES D’UN PANNEAU SOLAIRE PHOTOVOLTAÏQUE



6.1 Caractéristiques: lire une plaque signalétique

Puissance crête et rendement : La puissance est le produit du courant par la tension. La puissance crête ou maximale (Pc) en Watt crête (Wc) correspond à la puissance maximale électrique du module dans les conditions standards (1000 W/m², 25°C). Ces conditions normalisées sont dites « STC » pour Standard Test Conditions. Le rendement est défini comme étant le rapport de la puissance maximale produite et la puissance du rayonnement solaire qui arrive sur le module photovoltaïque.

Slide
Pour déduire le rendement d’un panneau : Pc/E×Surface du panneau  avec E = 1000W/m2

6.2 Caractéristiques : lire la documentation technique

Slide
6.3 Schéma équivalent d’une cellule / Panneau PV

Slide
Une cellule photovoltaïque est assimilable à une diode photosensible.

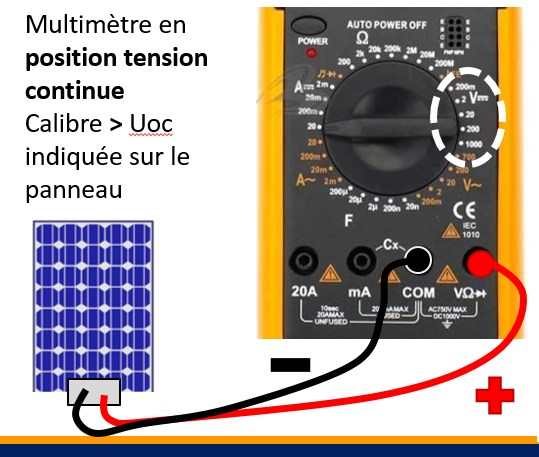

6.4 Mesurer tension à vide et courant de court-circuit

La tension Uoc est obtenue lorsque le courant en sorti du module est égal à zéro. Uoc se mesure aux bornes du module seul, non raccordé.

Slide

6.7 Caractéristique I/U d’une cellule

Chaque générateur photovoltaïque présente un point de travail unique au niveau duquel il peut fournir la puissance électrique maximale possible, appelé le point de puissance maximal (MPP, Maximum Power Point). Le meilleur rendement d’un module se situe au point MPP (Maximum Power Point ).

Slide
mpp : maximum power point, sc : short circuit, oc : open circuit

Facteur de forme du générateur : “degré d’idéalité ”  FF= Pmpp/Isc×Uoc

6.8 Le point mpp ou la recherche du maximum

Slide
Pensez donc à utiliser un régulateur de charge incluant une fonction MPPT pour maximiser la production

6.9 Facteurs d’influence

Après le rayonnement, le deuxième paramètre qui influe le profil de la caractéristique courant-tension est la température. Sous l’effet d’une hausse de la température, le courant augmente et la tension baisse. L’augmentation du courant n’est pas très considérable alors que la diminution de la tension est considérable.  La puissance de la cellule étant égale au produit du courant et de la tension, la même règle s’applique sur la puissance : plus la température de la cellule augmente, plus la puissance de celle-ci diminue. Il faut donc avoir la température ambiante la plus basse possible et le rayonnement le plus élevé possible pour obtenir une puissance optimale.

Slide

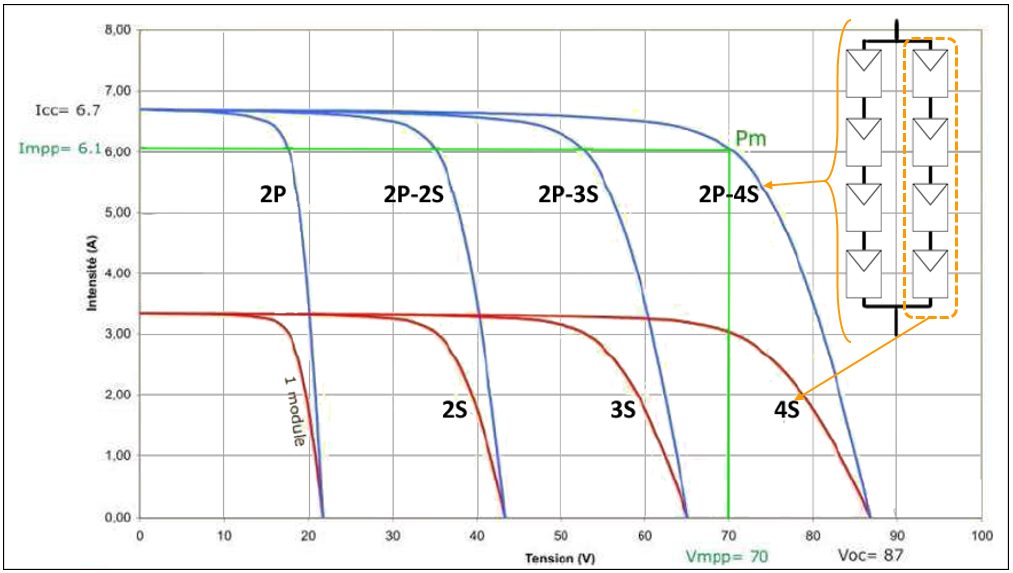

6.10 Branchement de plusieurs panneaux

 Groupement série : Le groupement série permet d’augmenter la tension de sortie. Pour un groupement de n cellules montées en série la tension de sortie Us a pour expression générale Us = n .Uc avec Uc : tension fournie par une cellule.

Slide
Slide

Vidéo de la leçon
