1. Quelles applications ?
- Eau chaude sanitaire(ECS)
- Chauffage des habitations
- Chauffage de piscines
1.1 Quels types d’installation ?
- Chauffe-eau solaire individuel(CESI)
- Système solaire combiné(SSC)
- Installation pour chauffage de piscine
1.2 Le chauffe-Eau Solaire Individuel (CESI)
Définition CESI : Installation solaire dédiée à l’habitation individuelle avec un ensemble simple composé d’un capteur à eau chaude, d’un ballon de stockage avec appoint électrique ou chaudière, et les liaisons de tubes nécessaires.

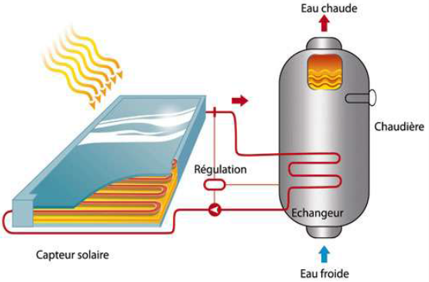

a- Principe de fonctionnement du (CESI) : Un échangeur introduit une différence de température ΔT : minimum d’échangeurs entre capteur et utilisation échangeurs de grande taille. Il ya intermittence de la ressource, ce qui engendre un déphasage avec les besoins, donc il ya nécessité de faire du stockage.
Les principes de base Stratification : Eau chaude qui monte dans le ballon. L’échangeur est placé en bas du ballon de stockage
Solaire : Ceci permet au capteur de chauffer l’eau froide et donc de travailler avec un meilleur rendement.
- N.B : Plus un capteur est chaud, moins il est efficace, il faut privilégier les usages basse température et concevoir des régulations qui donnent priorité au circuit le plus froid.
- Systèmes solaires thermiques : Ne pas oublier la consommation électrique des auxiliaires
b- Dimensionnement d’un CESI en fonction du nombre d’occupants et de la zone climatique1.3 Chauffe- Eau Solaire à Thermosiphon : L’échauffement du fluide, lorsque l’ensoleillement est suffisant entraîne la mise en mouvement de ce dernier (différence de masse volumique due à la variation de température). 1.4 Le système solaire combiné
Contrairement au CESI, le système solaire combiné (SSC) permet aussi de chauffer une habitation. Ses capteurs solaires récupèrent la chaleur du soleil pour pouvoir chauffer un fluide caloporteur, qui chauffera à son tour l’eau contenue dans un ballon de stockage. L’eau est ensuite envoyée dans le réseau permettant le chauffage de la maison, par le biais de radiateurs basse température ou d’un plancher chauffant.1.5 Constituants d’une installation
