Voiture électrique

EXERCICE : MACHINE À COURANT CONTINU DANS UNE VOITURE ÉLECTRIQUE



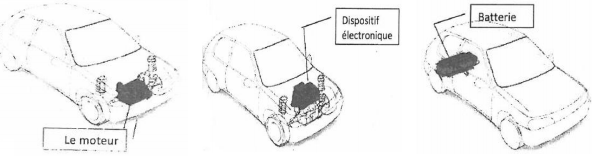

Nous étudions dans cet exercice, le principe d’une voiture électrique. Le moteur à courant continu utilise une électronique de puissance simple en sortie de batterie.

C’est la raison pour laquelle certains constructeurs décident d’équiper leur première génération de voiture de ce type de moteur.
A- Le moteur à courant continu. Les caractéristiques du moteur sont les suivantes :
machine à excitation indépendante, la force électromotrice E est proportionnelle à la vitesse de rotation angulaire Ω en rad/s : E = KØ.Ω  avec KØ=1,31 V/rad.s-1;

 la résistance du circuit d’induit : R=0,15 Ω ;
 le moment du couple de pertes magnétiques et mécaniques est négligé : Cp = 0 ;
 la tension d’induit est constante : U=260 V. Les pertes constantes sont négligeables.
1- Le moteur est traversé par un courant d’intensité I=170 A
a) Représenter le modèle électrique équivalent de l’induit.
b) Calculer :
– la force électromotrice E du moteur ;          – la vitesse de rotation N du rotor en tr/min ;
– les pertes Pjr dissipées par effet Joue dans l’induit ;        – la puissance utile Pu ;            – le moment Cu du couple utile.
2- Le moteur entraîne le véhicule électrique. Deux essais préalables du moteur ont été réalisés :
– un essai à vide pour lequel N0 = 1880 tr/min         – un essai en charge : N=1700 tr/min et Cu = 234 N.m.
Tracer la caractéristique mécanique du moteur Cu (N).

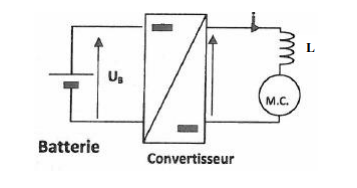

B- Le dispositif électronique. Le moteur est alimenté par l’intermédiaire d’un convertisseur continu-continu. L’énergie électrique est stockée dans une batterie placée à l’arrière du véhicule. Le schéma de principe du circuit de puissance est le suivant :

a- Quel est le nom de ce convertisseur continu-continu ?
b- Quel est le rôle de la bobine ?

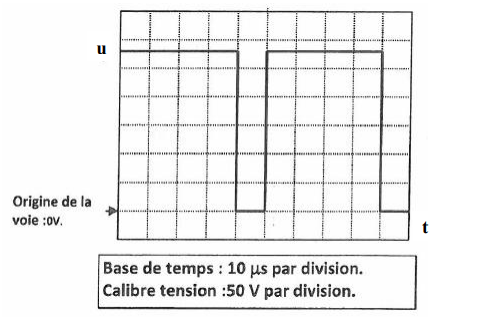

On observe la tension u aux bornes de la charge. L’oscillogramme de la tension u aux bornes de la charge est donné ci-après :

c- Déterminer :
– la fréquence de la tension u ;     – le rapport cyclique α ;         – la valeur moyenne Umoy de la tension u.

CORRECTION

A-Le moteur à courant continu.
1- Le moteur est traversé par un courant d’intensité I=170A
a) Modèle électrique équivalent de l’induit

b) Calculs:

  • Force électromotrice E du moteur : E =  U – R.I = 260 – 0,15×170 = 234,5V.
  • Vitesse de rotation N du rotor en tr/min : E = KΩ = 1,31×Ω →Ω = E/1,31 = 234,5/1,31 = 1,79 rd/s  et   N = 60×Ω/2π  = 60×179/2π ≈1710tr/min .
  • Pertes Pjr dissipées par effet Joule dans l’induit : Pjr = RI2 = 0,15×1702 = 4335W
  • Puissance utile : Painduit – RI2 -Pc = UI -RI2 =260×170 – 4335 ≈40000W
  • Moment Tu du couple utile :  Cu = Pu/Ω = 40000/179 = 223,5Nm

2- Le moteur entraîne le véhicule électrique.

Caractéristique mécanique du moteur Tu(N). Les pertes constantes sont nulles car Cp = 0, à vide N0 = 1880 tr/min, en charge et pour une vitesse N=1700 tr/min, le couple vaut Cu=234 Nm.

B- Le dispositif électronique
a- Nom de ce convertisseur continu-continu : hacheur série.
b- Rôle de la bobine : Le courant dans une inductance ne peut pas subir de discontinuité. L’inductance s’oppose aux variations du courant qui la traverse, et ce d’autant plus que :
– L est grand ;
– La tension aux bornes de l’inductance est plus faible.   Une inductance lisse le courant.

c) La fréquence de la tension U :  D’après la courbe, une période correspond à T = 5. 10 µs = 50 µs ,      f= 1/T = 1/50×10-6 = 20kHz

Le rapport cyclique α : Le rapport cyclique est défini par α = durée de conduction/période = 40/50 = 0,8

La valeur moyenne est donnée par : Umoy = αU = 0,8×260 = 208V
