Une éolienne de 5MW

EXERCICE: ÉTUDE D’UNE ÉOLIENNE DE 5 MW À VITESSE VARIABLE



Considérons une centrale éolienne produisant une puissance nominale Pout=5Mw pour un facteur de puissance unitaire dans un réseau de distribution avec une tension entre phases : VL-L_sytème =12,47kV La centrale éolienne consiste en:

  • un transformateur survolteur triphasé (Y/∆), Ninv onduleurs MLI triphasés avec une tension d’entrée VDC=600V + 600V = 1200V. Chaque onduleur délivre un courant  alternative Iphase_inverter à  facteur de puissance unitaire Cosφ=1 par rapport à l’enroulement primaire du transformateur à basse tension. (L’angle φ entre la tension simple du primaire du transformateur VL-n_inverter et le courant d’une phase de l’onduleur est égal à 0.),

A noter que le point milieu de la tension du redresseur est relié à la terre ou représente une masse virtuelle.

  • Nrect(=Ninv) redresseurs triphasés, chacun équipé d’un commutateur automatique et de six diodes fonctionnant à un rapport cyclique δ=50%. Noter que chaque redresseur alimente un onduleur.
  • un générateur synchrone,
  • un variateur de vitesse mécanique (boite de vitesse),
  • une turbine éolienne

En fonctionnement nominal, chacun des composants cités ci-dessus a un rendement η=0,95. Il y a  Nrect redresseurs en parallèle et Ninv onduleurs en parallèle, et chaque redresseur alimente un onduleur. Lors d’un fonctionnement à moins de charge, les rendements seront plus faibles. La configuration parallèle des onduleurs et redresseurs permet une augmentation de l’efficacité, car à des charges légères et moyennes seulement quelques onduleurs et redresseurs doivent être déconnectés.

Le fonctionnement nominal est atteint quand tous les redresseurs et onduleurs sont connectés.

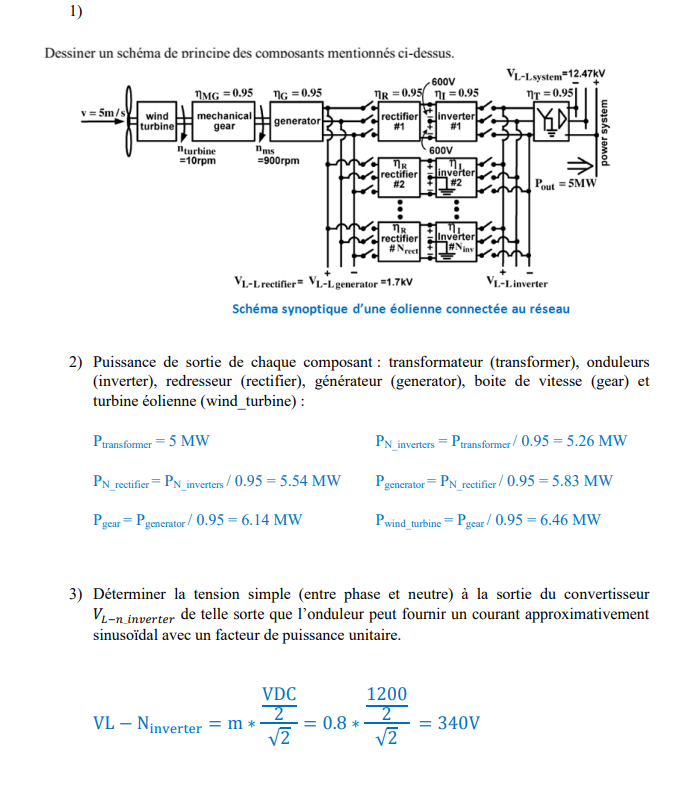

1)  Dessiner un schéma de principe des composants mentionnés ci-dessus.

2) Pour un fonctionnement nominal, déterminer la puissance de sortie de chaque composant par exemple, transformateur, onduleurs, redresseur, générateur, boite de vitesse et turbine éolienne.

3) Déterminer pour un indice de modulation m= 0,8 , la tension simple (entre phase et neutre) à la sortie du convertisseur VL-n_inverter de telle sorte que l’onduleur peut fournir un courant approximativement sinusoïdal avec un facteur de puissance unitaire.

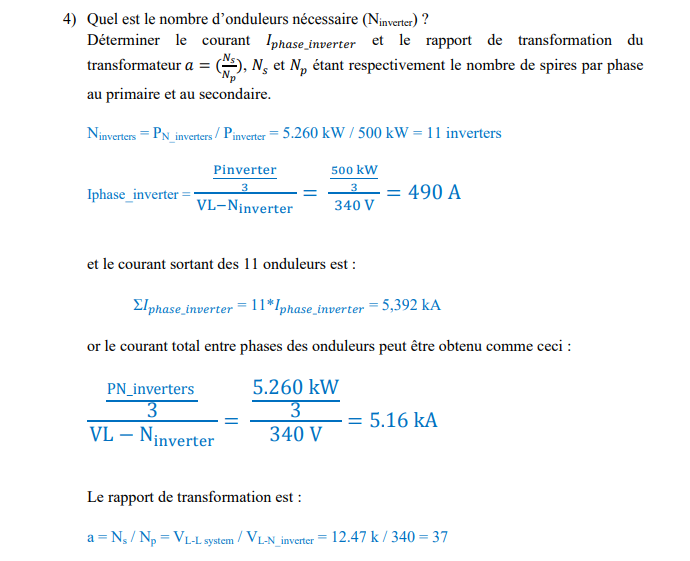

4) Les Ninv onduleurs  MLI  sont  connectés  en  parallèle  et  chacun  a  une  puissance nominale Pinverter =500kW. Quel est le nombre d’onduleurs nécessaire? Déterminer le   courant Iphase_inverter et   le   rapport   de   transformation du transformateur α=( Ns/Np), Net Np et étant respectivement le nombre de spires par phase au primaire et au secondaire.

Pour vos calculs, vous pouvez supposer un transformateur idéal et un système sans pertes, où toutes les résistances et inductances de fuite sont négligées. Les résistances du transformateur sont prises en compte dans son rendement.

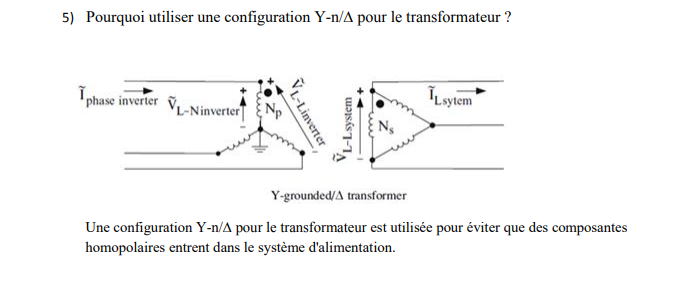

5)  Pourquoi utiliser une configuration Y-n/∆ pour le transformateur ?

CORRECTOION:
