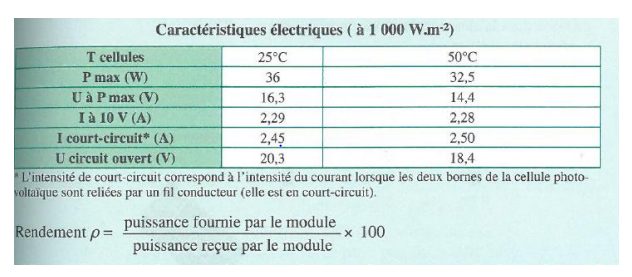

Les caractéristiques d’un module photovoltaïque sont données dans le tableau ci-dessous, lorsque le module reçoit une puissance rayonnante de 1000W sur 1m2 de sur de module .

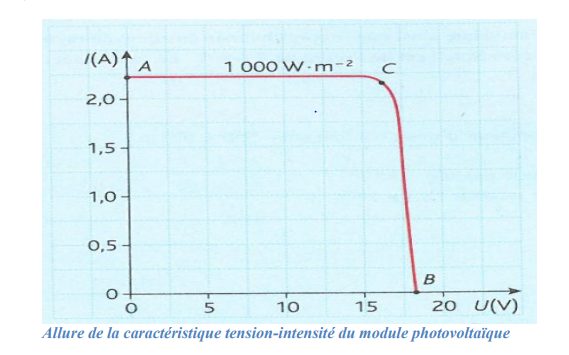

1) Donner l’allure de la caractéristique tension-intensité (tension en abscisse et intensité en ordonnée) de ce module photovoltaïque, à 50°C, pour une puissance rayonnante reçue de 1000W.m-2. On placera:
a) le point de fonctionnement A correspondant à l’intensité de court-circuit;
b) le point de fonctionnement B correspondant à un circuit ouvert;
c) le point de fonctionnement C correspondant à la puissance électrique maximale disponible.
2) Ce module reçoit, à 50°C, une puissance rayonnante surfacique de 1000W.m-2. La tension à ses bornes, lorsqu’il fonctionne est égale à 10V.
a) D’après les données, quelle est, alors, la valeur de l’intensité I du courant ?
b) Quelle est la puissance électrique fournie ?
c) La surface du module est égale à 0,185 m². Calculer le rendement énergétique du module.
3) Que peut-on conclure de l’influence d’une augmentation de la température sur les performances d’un panneau solaire photovoltaïque ? En est-il de même pour un panneau solaire thermique ?

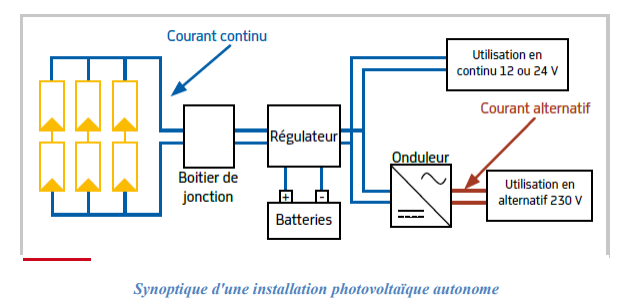

4) Ce panneau est installé en site isolé dans un système autonome. Faites le schéma synoptique de l’installation.
5) Comment maintenir le panneau en fonctionnement optimal (maximum de puissance) ? Citer deux méthodes.
