EXERCICE: ALTERNATEUR SYNCHRONE



Les caractéristiques d’un alternateur synchrone sous excité sont les suivantes :
– couplage des enroulements du stator en étoile; fréquence f= 50 Hz ;
– expression de la caractéristique à vide E0 = 175Ie (E en volt et intensité en ampère)
– résistance d’une phase de l’induit R = 0,25Ω; réactance synchrone Xs = 1,5 Ω.
1) Déterminer l’impédance synchrone d’un enroulement de la machine.
2) L’alternateur alimente une charge triphasée, inductive, équilibrée, de facteur de puissance cos φ =0,8AR. La tension efficace entre deux bornes de l’induit est U= 2,6 kV ; l’intensité efficace du courant en ligne est I= 440 A.
a)Quelle est l’intensité Ie du courant d’excitation sachant que la roue polaire tourne à 1500tr/min ?
b) Calculer les pertes par effet joule dans l’induit.
c) Un essai à vide a donné P0= 80kW (y compris l’excitation); quel est le rendement de l’alternateur ?

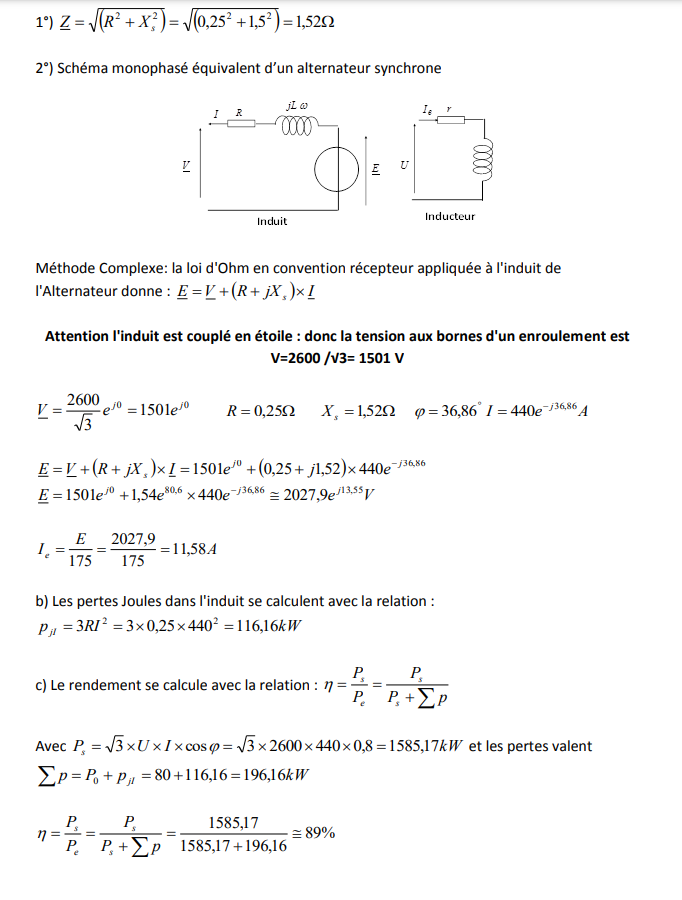

CORRECTION
